FireRisk - расчет пожарного риска

FireRisk рассчитывает индивидуальный пожарный риск по методикам МЧС России: в зданиях, сооружениях и пожарных отсеках различных классов функциональной пожарной опасности (приказ от 14.11.2022 № 1140), на производственных объектах (приказ от 26.06.2024 № 533), в подземных сооружениях и на станциях метрополитена (приказ от 27.06.2025 № 554). Исходные данные расчета: результаты моделирования пожара полевым методом в FDS и результаты моделирования эвакуации людей.

Программа входит в комплекс вместе с программой моделирования пожара FireSim и программой моделирования эвакуации FireEvac. FireRisk определяет время блокирования путей эвакуации, расчетное время эвакуации, время существования скоплений и вероятность эвакуации, рассчитывает пожарный риск и формирует отчет по СП 505.1311500.2021.

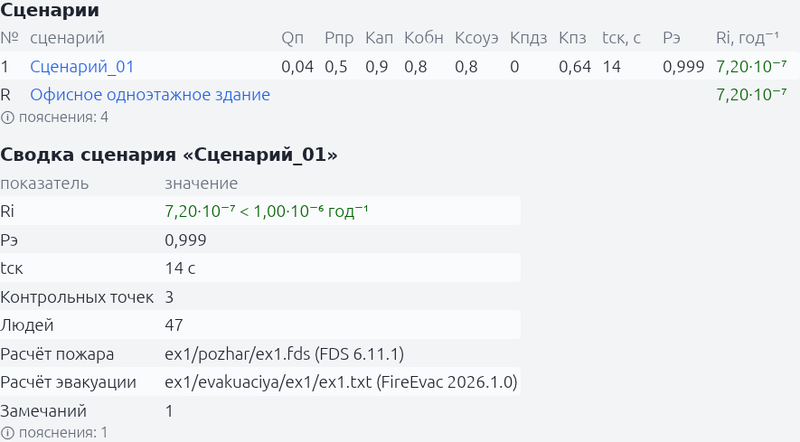

Пожарный риск по сценариям и по объекту

Риск для каждого сценария рассчитывается в соответствии с формулами методики. Пользователь выбирает из таблицы или задает вручную частоту возникновения пожара, вероятность присутствия людей, указывает соответствия систем противопожарной безопасности требованиям нормативных документов. На основании этих данных и рассчитанной вероятности эвакуации определяется индивидуальный пожарный риск для каждого сценария и для объекта в целом.

Противопожарные двери учитываются по пункту 48 методики: для каждого сочетания положений дверей выбирается отдельный расчет пожара.

Время блокирования и вероятность эвакуации

Контрольная точка состоит из набора измерителей FDS и двери модели эвакуации. Измерители с одинаковыми координатами собираются в точку автоматически, программа подбирает ближайшую к точке дверь из модели эвакуации.

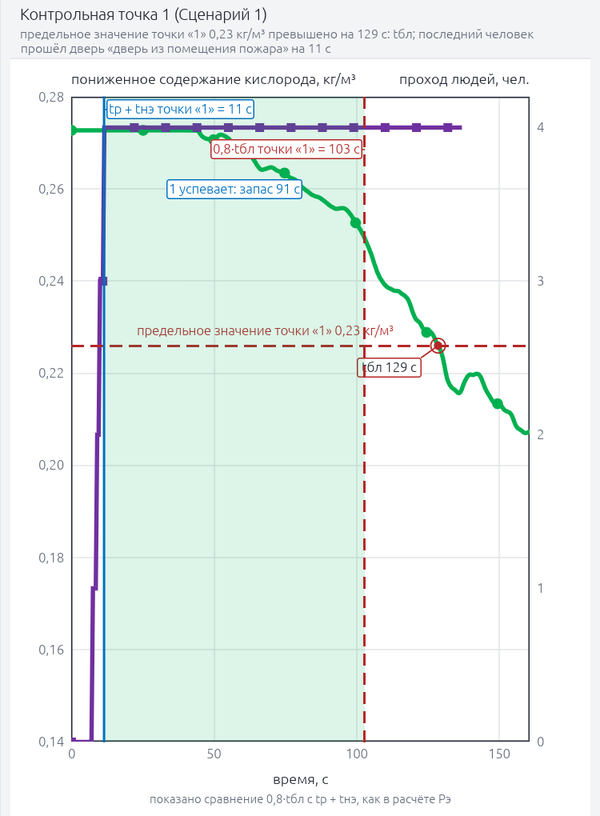

Время блокирования определяется по наименьшему из времен достижения предельно допустимых значений. Для дальности видимости предельно допустимое значение определяется программой исходя из площади помещения, в котором находится расчетная точка. Расчетное время эвакуации определяется по проходу последнего человека через дверь точки, время начала эвакуации по начальной задержке людей в модели эвакуации. На основании этих данных рассчитывается вероятность эвакуации по каждой точке, для сценария принимается наименьшее значение из всех контрольных точек сценария.

Время существования скоплений

Время существования скоплений определяется по траекториям людей расчета эвакуации. Скоплением считается участок пути, на котором плотность людского потока превышает 0,5 м²/м², плотность вычисляется локально, в точке каждого человека. При времени скопления больше 6 мин вероятность эвакуации принимается равной нулю.

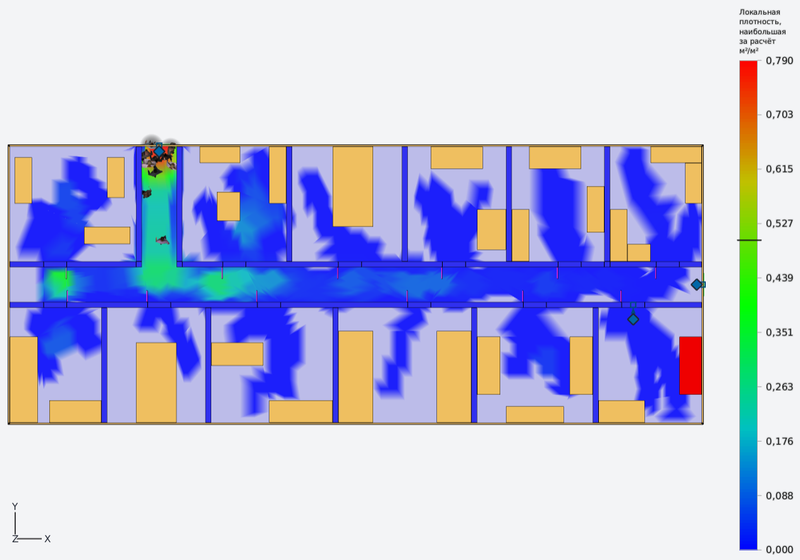

Для анализа приводится подробная информация по скоплениям: таблица участков с наибольшими значениями скоплений и графики плотности потока для этих участков, карты пола с локальной плотностью и временем существования скоплений на участках.

Схемы эвакуации

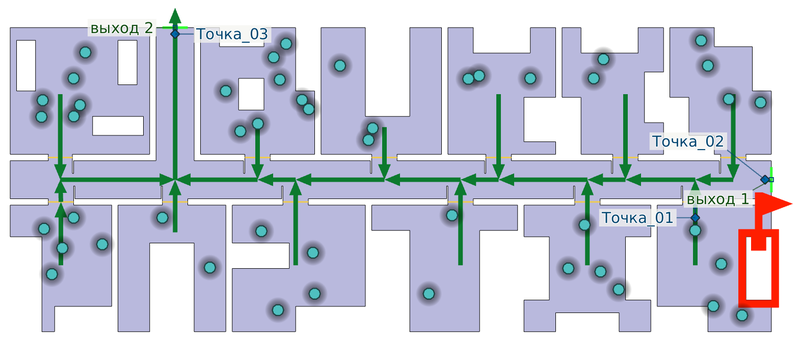

По результатам расчета эвакуации автоматически создаются схемы направлений: стрелки ведут от помещений к эвакуационным выходам через двери, которые люди прошли в расчете. На схемах отмечены очаг пожара, эвакуационные выходы, контрольные точки и начальное размещение людей с цветом группы мобильности.

Для каждого этажа сценария в отчет добавляются три схемы: геометрии (с подписями названий помещений, дверей и их ширины), размещения людей (число людей в помещениях) и направлений движения.

Расчет времени начала эвакуации по приложению № 4 и 11

Время срабатывания пожарных извещателей определяется по полю FDS на высоте извещателей: это момент, когда область превышения порога срабатывания достигает площади с заданным эффективным диаметром. Помещение пожара определяется автоматически по горящей поверхности очага, порог срабатывания и инерционность принимаются по приложению № 11 методики для выбранного типа извещателя.

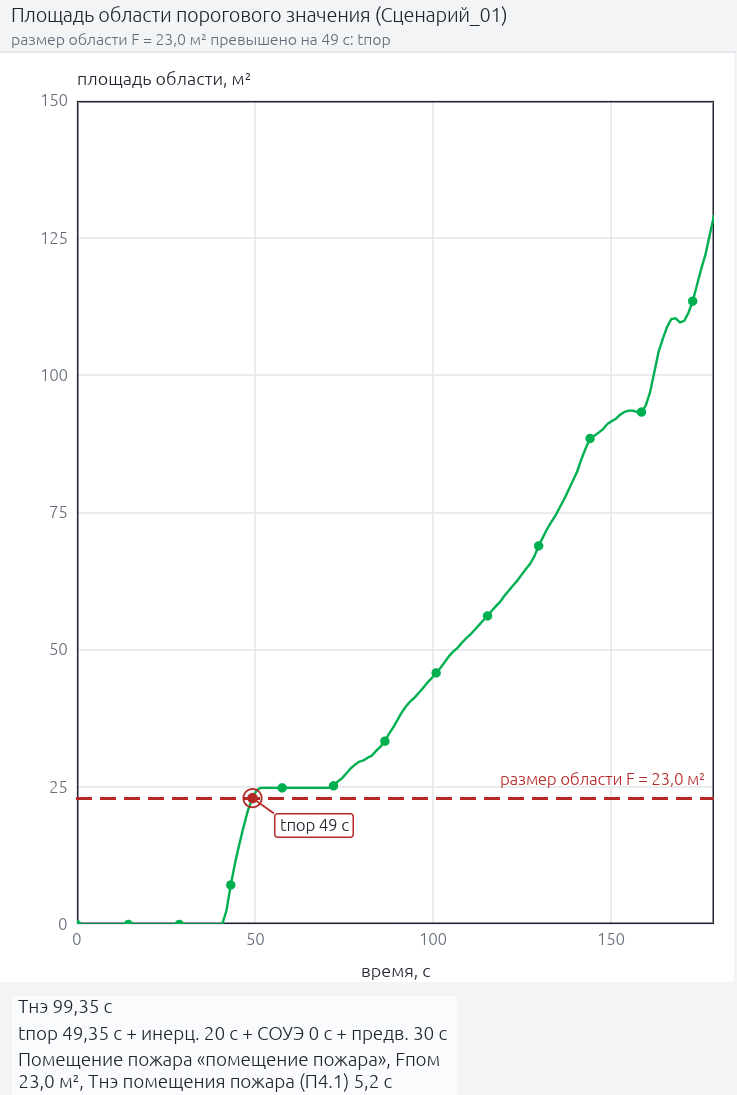

В отчет добавляется график зависимости области превышения порогового значения от времени и скриншот поля в момент достижения порогового значения.

Производственные объекты и метрополитен

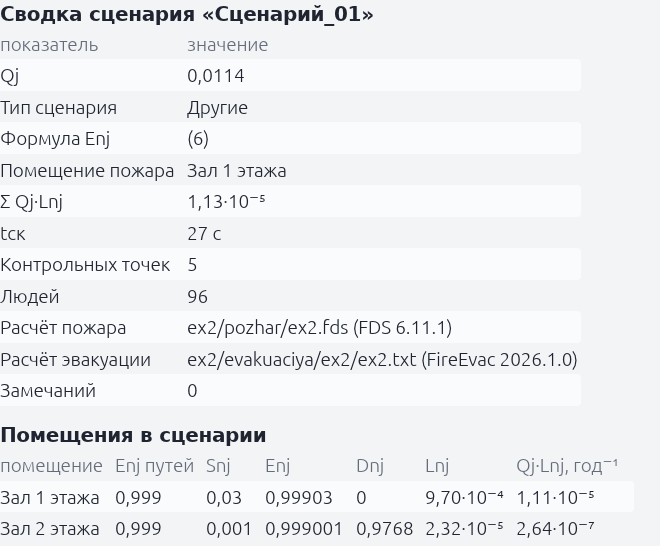

В расчете по методике № 533 для помещений рассчитывается потенциальный риск, для работников объекта – индивидуальный пожарный риск, с учетом времени присутствия людей в каждом помещении. Критические значения опасных факторов пожара принимаются по приложению № 5.

В расчете по методике № 554 расчет выполняется отдельно для посетителей и персонала, с учетом времени присутствия и возможности пребывания различных групп людей в разных помещениях. Время начала эвакуации определяется по приложению № 3 с учетом зоны эвакуации.

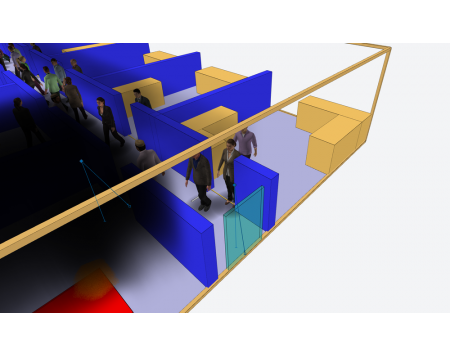

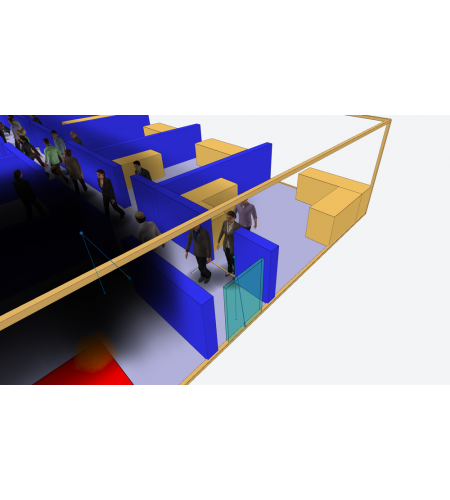

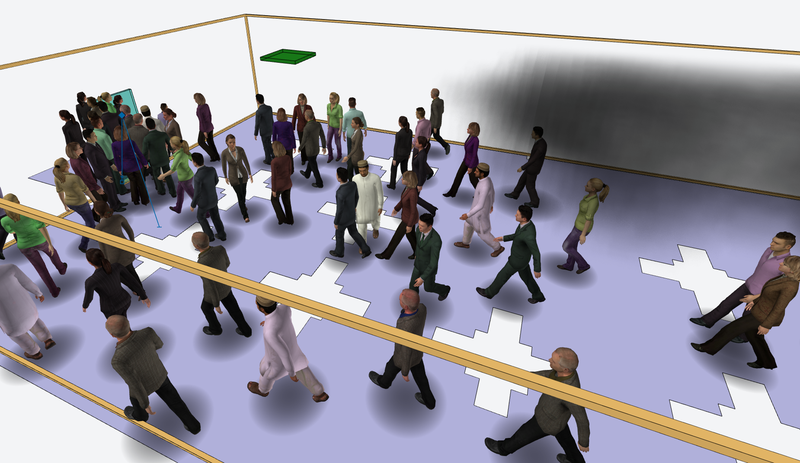

Результаты пожара и эвакуации на трехмерной сцене

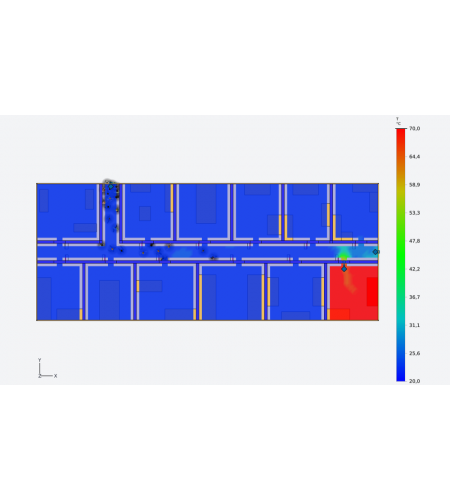

Вкладка «Сцена» показывает одновременно расчет эвакуации и пожара: трехмерную модель, распространение опасных факторов пожара, движение людей. Пользователь может гибко настраивать отображение сцены для более наглядного представления результатов: делать разрезы здания, выбирать наборы этажей для отображения, отключать или обрезать стены модели пожара, включать следы движения людей.

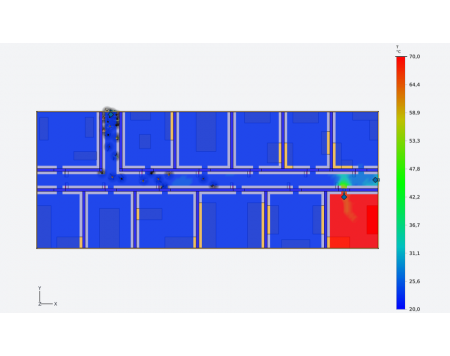

Для отображения доступны все выходные данные FDS: плоские сечения, объемный дым и огонь, движение частиц, данные на твердых поверхностях, изоповерхности и векторы.

Людей можно окрашивать в зависимости от разных параметров: по группе мобильности, профилю, поведению, скорости, времени до выхода и др.

Результаты можно сохранять в виде картинок, записывать видеоролики и панораму 360°. Скриншоты запоминают все настройки сцены и автоматически обновляются при изменении результатов расчета.

Графики

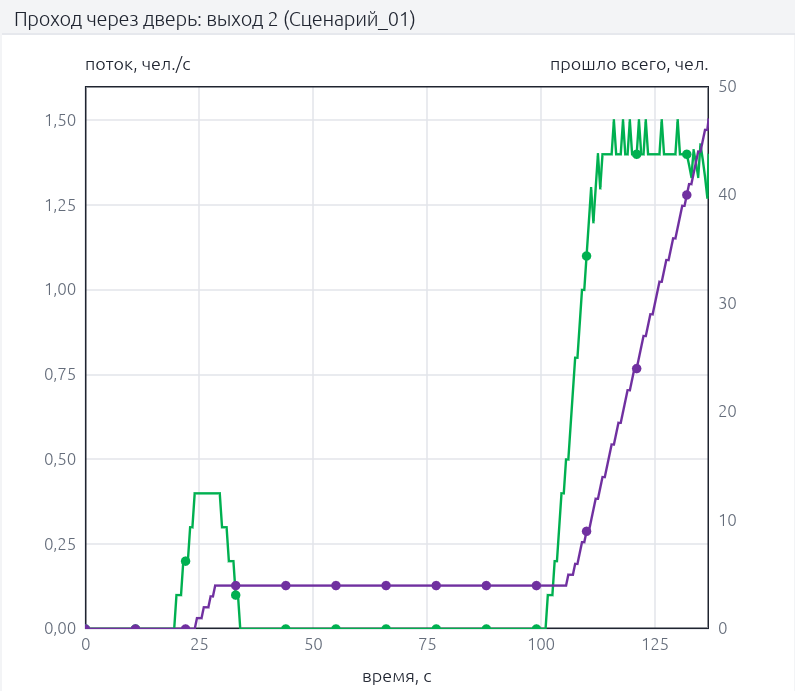

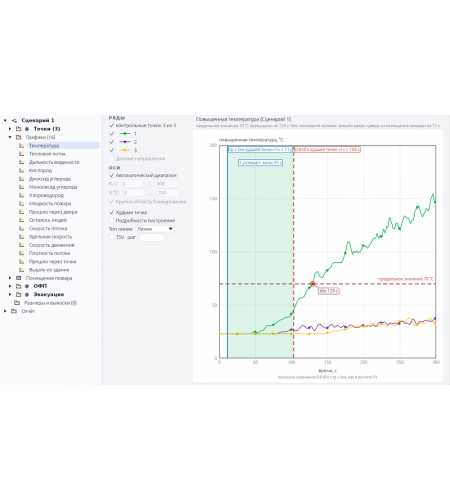

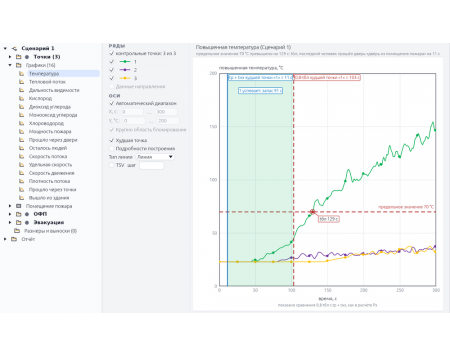

Графики сценария строятся автоматически: опасные факторы пожара по контрольным точкам, мощность пожара, проход людей через двери и контрольные точки, число людей в здании, скорость и плотность людского потока.

Вид графиков можно настраивать вручную, программа запоминает все настройки и обновляет данные при изменении результатов расчета.

Проверка модели перед расчетом

Перед расчетом риска проект проверяется по перечню проверок методики: заданы ли коэффициенты систем противопожарной защиты и частота пожара, совпадают ли координаты моделей пожара и эвакуации, проходят ли люди через двери контрольных точек, не превышает ли время начала эвакуации значения таблицы П4.1.

Отчет по СП 505.1311500.2021

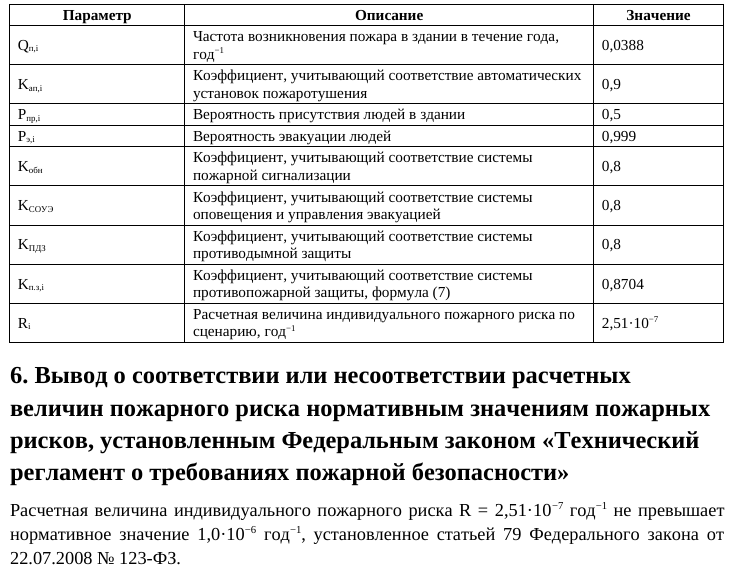

Отчет о расчете пожарного риска формируется в формате .docx, разделы отчета соответствуют СП 505.1311500.2021. В отчет входят таблицы исходных данных и расчетных величин, графики опасных факторов пожара, схемы этажей и кадры сцены.

Сведения, которых нет в расчетах (титульный лист, описание объекта и сценариев, исходные данные приложения А), вводятся пользователем на вкладке «Отчет». Программа указывает, каких обязательных сведений не хватает. В зависимости от расчетной методики программа самостоятельно определяет требуемые данные и шаблон отчета.
