Добрый день! При моделировании объема лестничной клетки, соединяющей несколько этажей возникает необходимость вертикального разделения на участки соизмеримой высоты, при этом модель выдает ошибку при делении участков с помощью проемов в перекрытии, подскажите как корректнее выполнить вертикальное деление?

Здравствуйте.

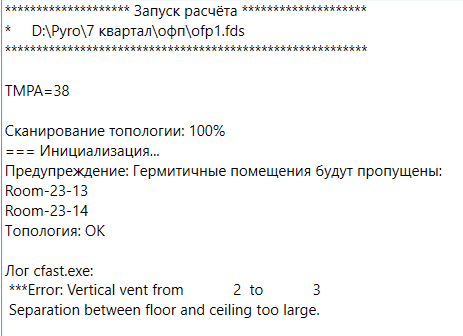

Не можем понять, CFAST почему-то как-то неправильно считывает топологию.

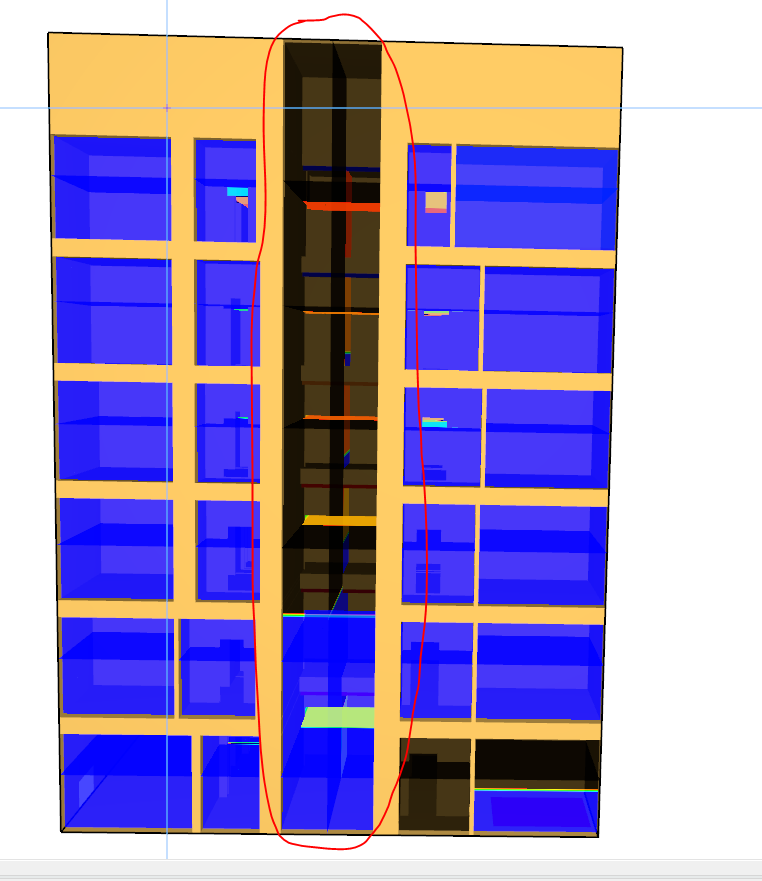

Кстати, попробуйте её упростить. У Вас сетка на полтора миллиона ячеек, при этом есть два огромных препятствия (см. рис., выделено желтым), которые просто занимают место. Во-вторых, не пойму смысл зачем сделаны перекрытия и в каждом из них проем на всю площадь, можно же просто все это убрать?

Перекрытия сделали для выполнения условия соотношения линейных размеров участка лестничной клетки, т.к. высота более чем в 5 раз превышает длину/ширину, решили разделить ее на несколько участков, при этом для удобства контроля блокирования выхода с каждого этажа выполнили деление поэтажно, препятствия сделали чтобы в расчетную область не попадали помещения, которые отделяются от лестничной клетки дверями (для минимизации объема дымового резервуара двери приняты зарытыми). Расчетную область выполнили в одной сетке по вашим рекомендациям, выданным нам ранее, т.к. были ошибки из-за того что CFAST некорректно работает с несколькими сетками.

Сергей писал(а): ↑28 июн 2023, 06:36 Здравствуйте.
Не можем понять, CFAST почему-то как-то неправильно считывает топологию.
Кстати, попробуйте её упростить. У Вас сетка на полтора миллиона ячеек, при этом есть два огромных препятствия (см. рис., выделено желтым), которые просто занимают место. Во-вторых, не пойму смысл зачем сделаны перекрытия и в каждом из них проем на всю площадь, можно же просто все это убрать?

Переделали модель максимально близко к реальным планировкам, сейчас объем стакана лестничной клетки считается как одно высокое помещение (одна зона), при этом его высота составляет 23м, а наименьший геометрический размер (ширина) - 2,75м, таким образом превышение более чем в 5 раз, требуется выполнить деление по вертикали для получения корректности результатов, подскажите как это правильно выполнить?
Откорректированную модель прикладываю.

Если считать в CFAST - надо так и делать как вы делали - перекрытия и в них проемы.
Только посмотрите чтобы слишком мелких помещений не было, cfast не принимает помещения длиной 0.5 м и менее.

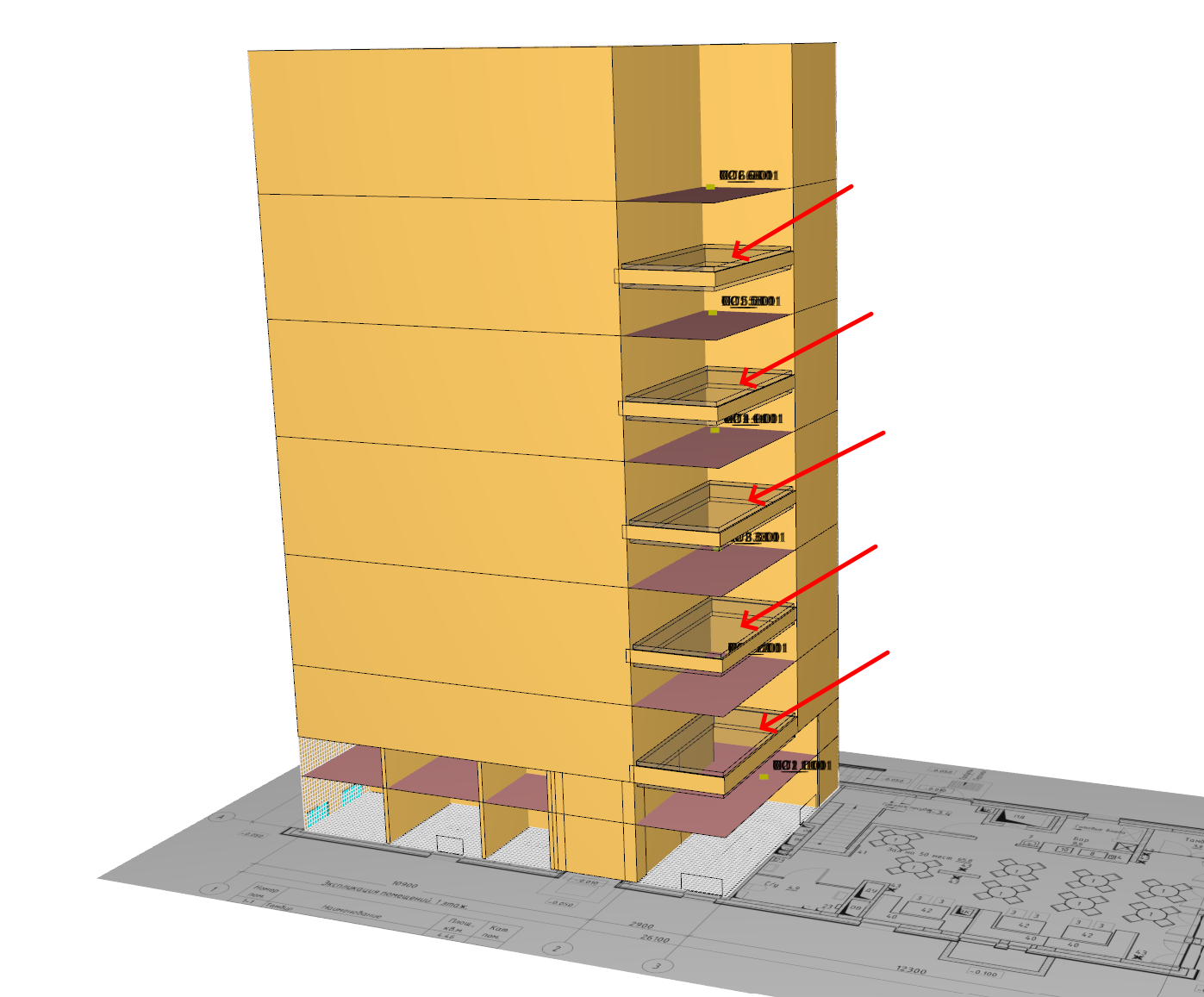

Некоторые перемычки надо убрать - см. рис.
