FIM2 - Ошибка запуска расчета

[Станислав]

Добрый день! Подскажите что могут означать такие ошибки при запуске расчета в FIM2 по зонной модели CFAST:
1. ERROR: No periods allowed in CHID ;
2. ERROR: DEVC QUANTITY LAYER HEIGHT requires coordinates using XB .
Файлы моделей прикладываю.

Models.zip

(3.16 МБ) 580 скачиваний

[FireCat]

Добрый день.
При расчете файлов FDS, экспортированных из присланных вами файлов PyroSim, указанных ошибок не возникает.
При расчете файла 5.1.1 возникает ошибка "ERROR: SPEC MY_AIR, sub species 1 not found. (CHID: 5_1_1)", поскольку вы не установили галочку "Всегда включать в записи FDS" для газа OXYGEN. Расчет 5.1.2. выполняется без ошибок.

Ошибка "ERROR: DEVC QUANTITY LAYER HEIGHT requires coordinates using XB" может возникать, если вы пытаетесь рассчитать файл FDS, созданный FIM (из папки cfast), а не исходный FDS из PyroSim. Для дальнейшей обработки результатов FIM добавляет в файл FDS (который создается в папке cfast) дополнительные записи, которые могут вызывать ошибку в расчете.
Используйте для расчета исходный файл FDS, экспортированный из PyroSim, а не файлы FDS в папках cfast или IntModel.

[Станислав]

добрый день! спасибо за пояснения с ошибками разобрались, однако при расчете с ДУ возникают странности, а именно: точка №2, которая расположена в коридоре, оборудованном системой ДУ, блокируется за одинаковое время как при работе ДУ, так и без системы, такое ощущение что она не включается, хотя активация стоит с самого начала моделирования, файл модели прикладываю.

5_1_2(du).rar

(744.41 КБ) 623 скачивания

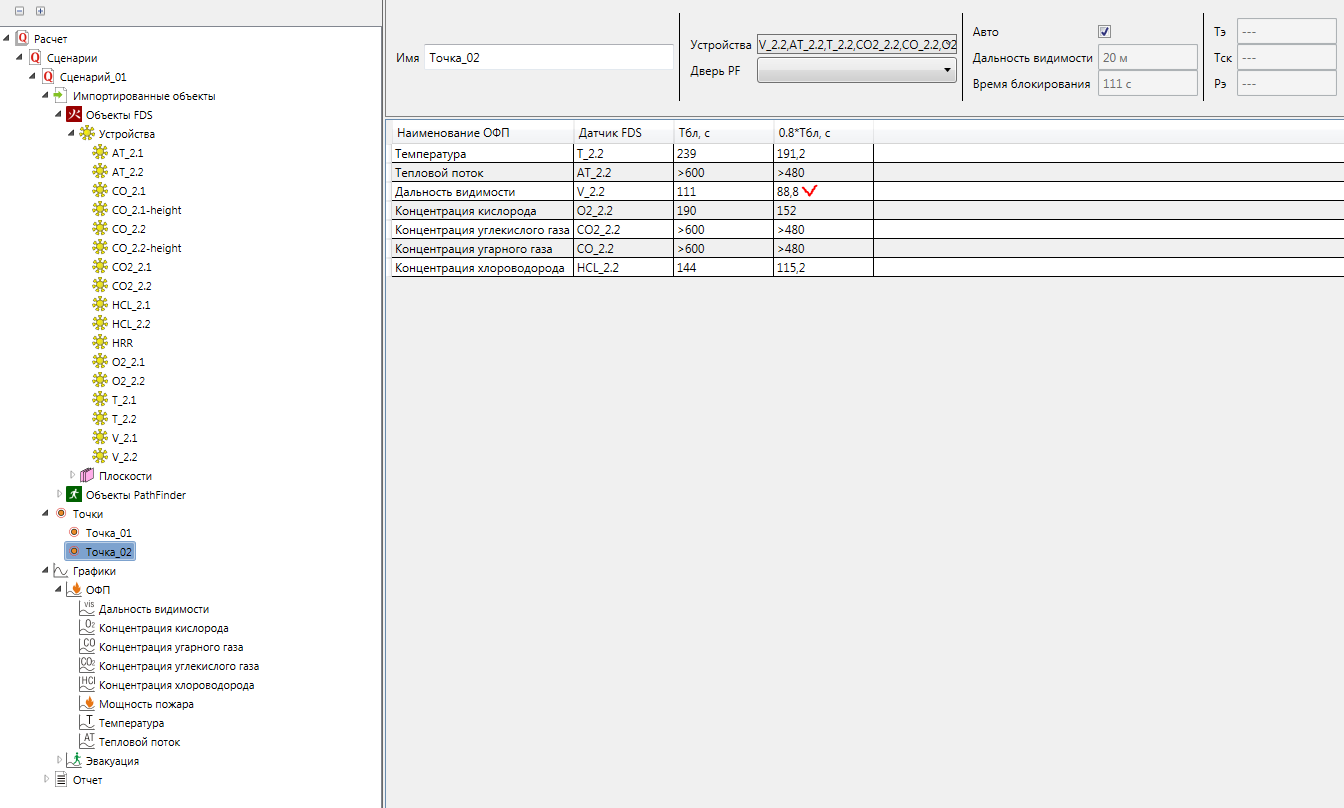

С ДУ Таблица.PNG (70.79 КБ) 8662 просмотра

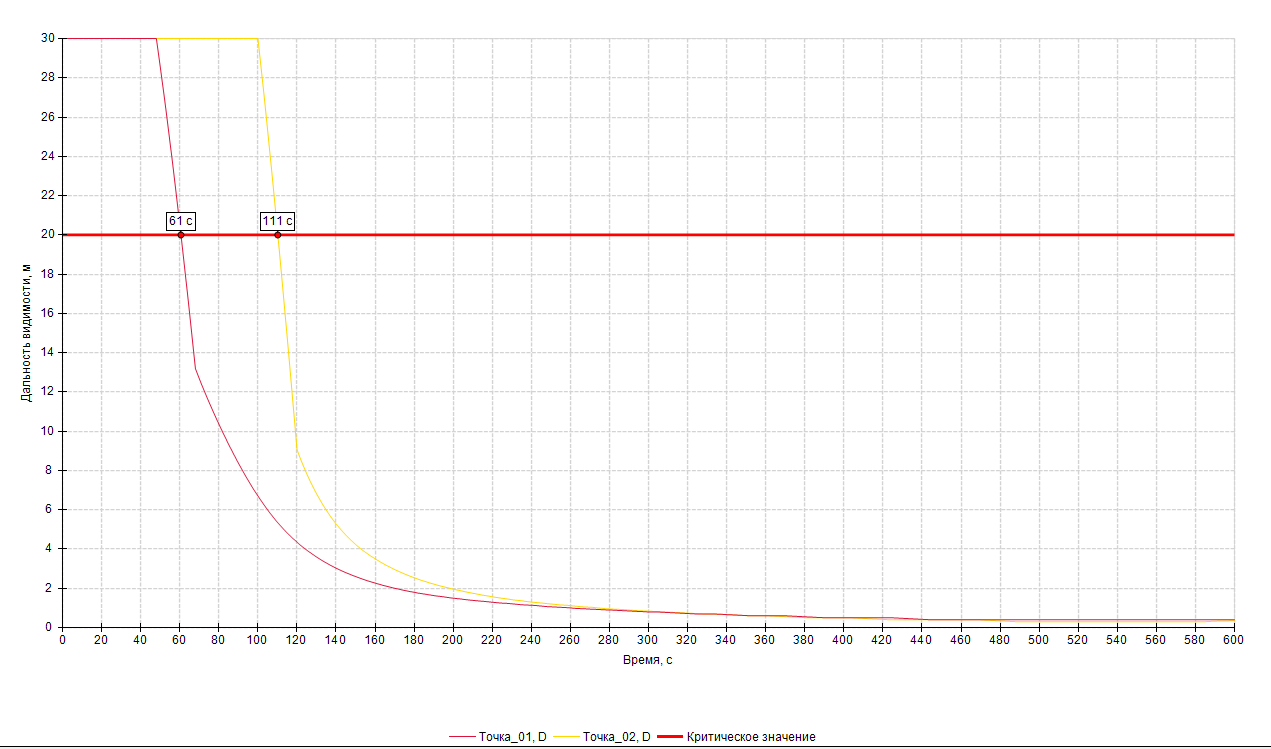

С ДУ График.PNG (51.75 КБ) 8662 просмотра

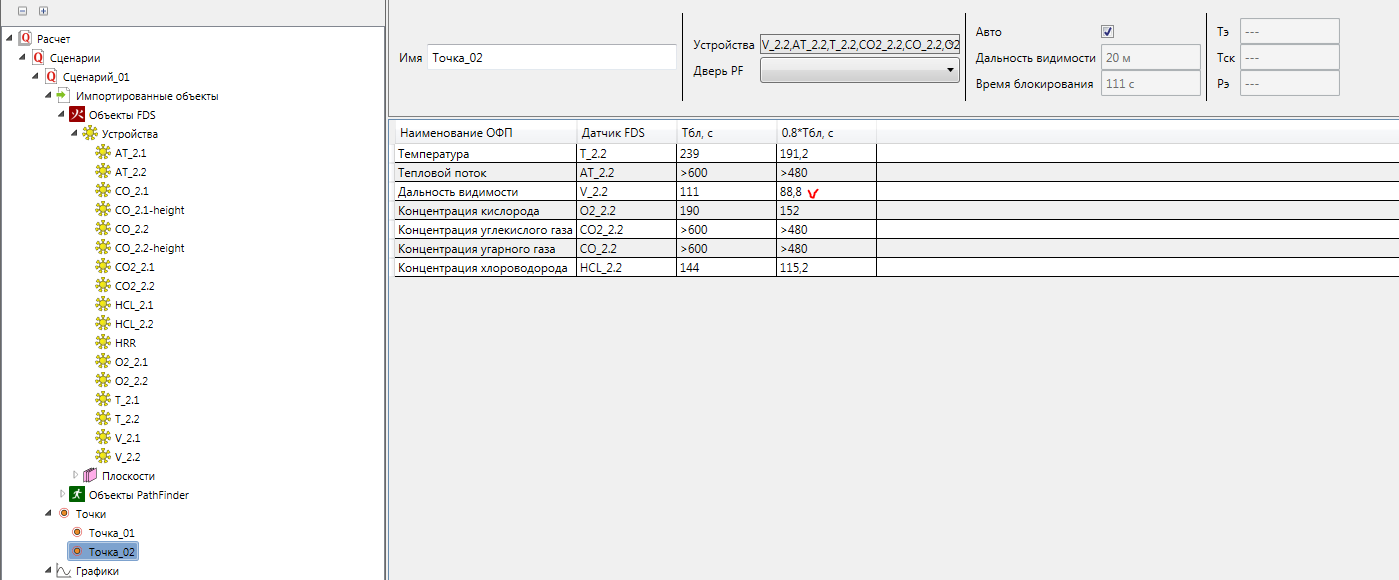

Без ДУ Таблица.PNG (56.83 КБ) 8662 просмотра

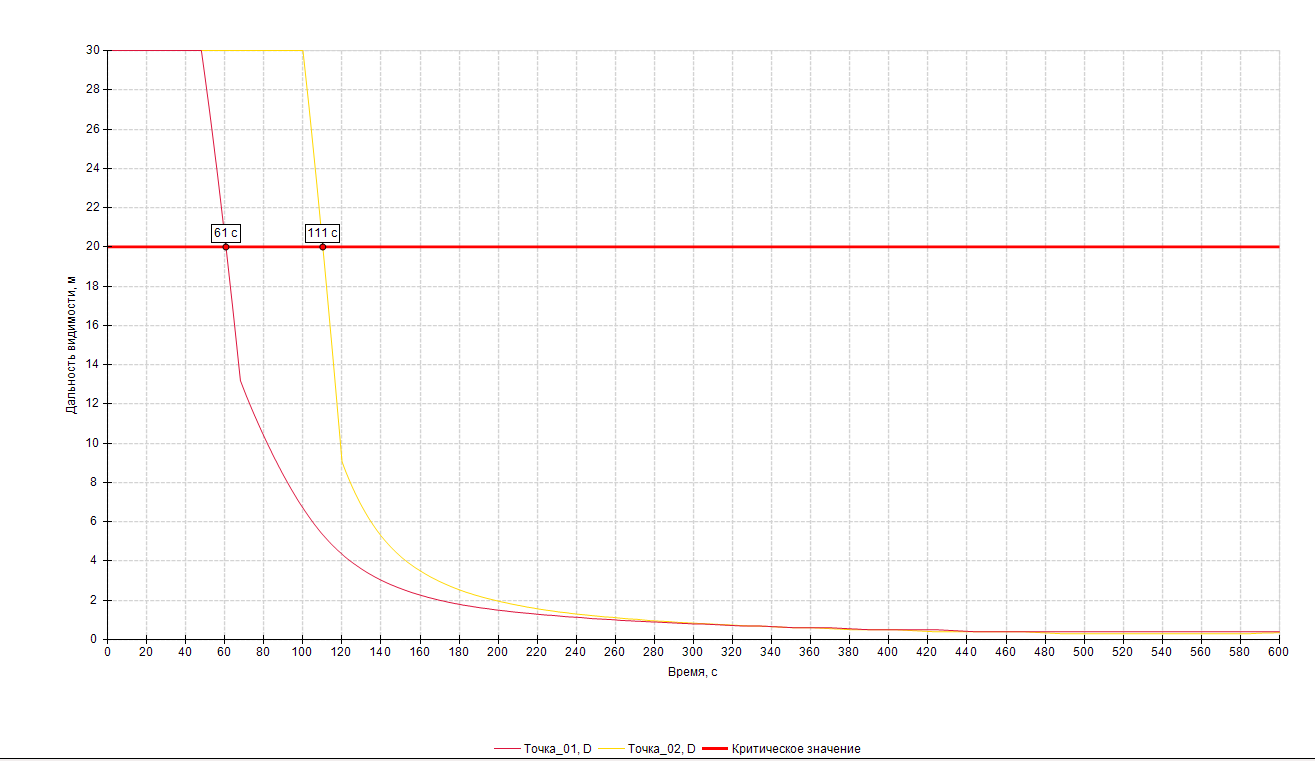

Без ДУ График.PNG (53.04 КБ) 8662 просмотра

[FireCat]

Добрый день.
Действительно, программа не видит дымоудаление, разберемся, почему так. Переместите вент.отверстия ВД и ПД на потолок и пол, программа будет их видеть.

[Станислав]

Попробовали по рекокомендациям перенести дымоудаление в потолок а компенсацию в пол, но результаты остались прежними, CFAST игнорирует противодымную вентиляцию, возможно даже игнорируются и открытые проемы для связи с атмосферой судя по времени моделирования для расчетной области такого небольшого объема расчет выполняется порядка 40 минут, измененную модель прикладываю.

5_1_2 (du_potolok).rar

(744.5 КБ) 587 скачиваний

[FireCat]

Поправила, дымоудаление работает:

5_1_2 (du_potolok).zip

(875.71 КБ) 622 скачивания

Долго идет расчет последних секунд моделирования, если выполнять расчет не до 600, а до 550 секунд, все считается быстро.

[Станислав]

Да действительно, если отодвинуть вентотверстия от препятствий, тогда программа начинает видеть ДУ, видимо какие-то нюансы обновленной версии Пиросим.
Подскажите из-за чего все же может возникать такая ошибка ERROR: No periods allowed in CHID ?

[FireCat]

CHID - это параметр, который задает, как будут называться файлы результатов:


PyroSim автоматически задает CHID таким же, как и название файла PyroSim. Также он обычно сам убирает все запрещенные символы из него. Но, похоже, что-то запрещенное осталось.
Назовите файл PyoSim максимально просто, используя только латинские буквы и цифры, без каких-либо спецсимволов.
