Решение проблемы: Отсутствие проемов в SmokeView

[FireCat]

Многие пользователи при работе с PyroSim время от времени сталкиваются со следующей проблемой: созданные в PyroSim проемы оказываются не видны в SmokeView.
Первый совет при возникновении такой проблемы – увеличить толщину отверстия, чтобы оно пересекало препятствие насквозь. Однако иногда это решение не приносит результатов. Рассмотрим подробнее возможные решения.

При расчете FDS объекты «подгоняются» по сетке. Как реально будет выглядеть объект в расчете можно увидеть, нажав кнопку «Предварительный просмотр блоков FDS» на верхней панели инструментов:


Вид «проблемной» двери при отключенном просмотре блоков:


При включенном просмотре (т.е. дверь и стена выровнены по ячейкам сетки):


Видно, что толщина стены меньше половины ячейки сетки – такая стена становится «тонкой». Отверстие также выровнялось по сетке. Теперь отверстие только касается стены, не пересекает ее – в результате отверстие получается не сквозным.
Есть два способа решить проблему:
- увеличить толщину стены, чтобы она стала больше половины ячейки сетки;
- увеличить толщину отверстия, чтобы оно заняло две ячейки и пересекало стену.

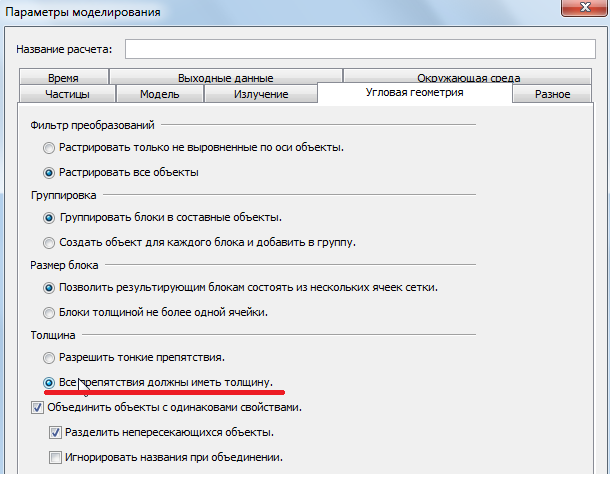

Чтобы препятствия всегда имели толщину, не становились тонкими, нужно в меню «FDS» - «Параметры моделирования» на вкладке «Угловая геометрия» для параметра «Толщина» выбрать вариант «Все препятствия должны иметь толщину»:


[Станислав]

Этот параметр прописывается в текстовом файле .fds? или это настройка для смоквью (.ini)? Спрашиваю потому что расчет уже произведен без указания этой галочки, возможно ли вручную указать где либо этот параметр, или же придется пересчитывать модель заново?

[FireCat]

Не очень ясно, что вы имеете в виду под "этим параметром"? Если у вас есть проблема, что созданные в PyroSim проемы не видны в SmokeView, то необходимо внести изменения в модель и выполнить расчет заново. Если все проемы видны, то модель построена верно, и ничего пересчитывать не нужно.

[Станислав]

Не очень ясно, что вы имеете в виду под "этим параметром"? Если у вас есть проблема, что созданные в PyroSim проемы не видны в SmokeView, то необходимо внести изменения в модель и выполнить расчет заново. Если все проемы видны, то модель построена верно, и ничего пересчитывать не нужно.

Под параметром имел ввиду галочку (опцию) "все препятствия должны иметь толщину" на вкладке наклонная геометрия в параметрах моделирования.
Некоторые стены получились слишком тонкими и проемы сливаются с ними, т.е. насколько я понял это особенность моделирования, а не особенность отображения и модель придется пересчитать после включения опции?

[FireCat]

Да, если проемы в Smokeview не отображаются, то в расчете они тоже не участвуют, так что нужно будет пересчитывать.

[Станислав]

Да, если проемы в Smokeview не отображаются, то в расчете они тоже не участвуют, так что нужно будет пересчитывать.

Спасибо за разъяснение.
